Autodesk Revit. Разработка архитектурного проекта

Разработка архитектурного проекта в Autodesk Revit.

Программа курса шаг за шагом (описание от автора курса)

Работа ведётся на ADSK-шаблоне для архитекторов:  ADSK_RU_ШаблонПроекта_АР_r2021. Для начала, выясним преимущество работы в шаблоне.

Построение модели будем вести по пути наращивания сложности использования инструментов. Каждый новый инструмент сопровождается теоретической частью и затем рассматривается метод использования его на практике.

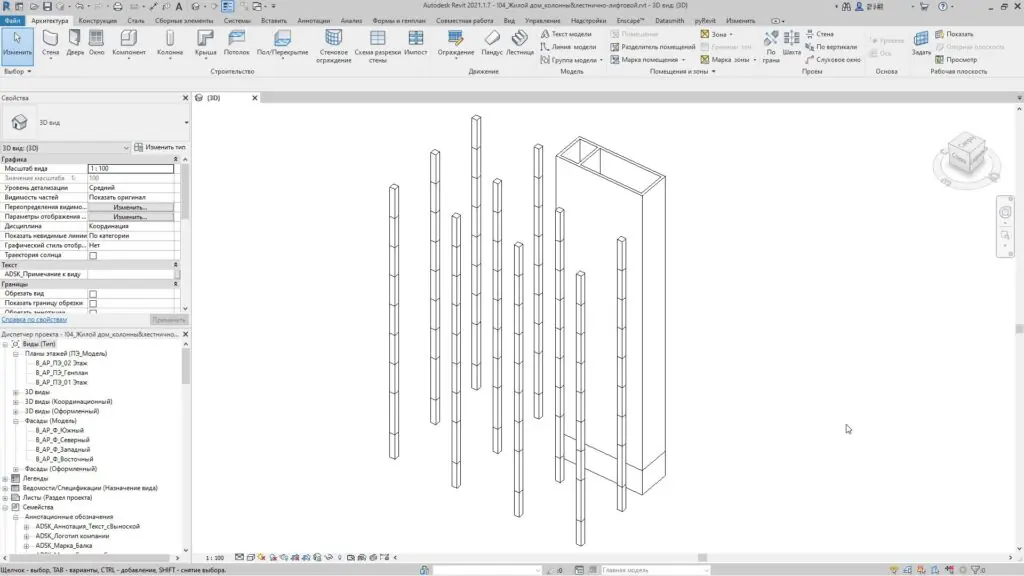

В новом проекте мы разобьем координационные оси и уровни, которые станут «скелетом» нашего будущего здания. Заодно научимся использовать простые методы построения и редактирования модели. Расставим колоны, выясним разницу между несущими и архитектурными колоннами.

Создадим стены для ядра жесткости здания, построим лестнично-лифтовой блок. Научимся создавать новые типы стен. Продолжим работу над моделью здания с входной группы на первом этаже, разберемся с самонесущими стенами и наружной отделкой.

Заглянем в редактор материалов, настроим наш первый материал.

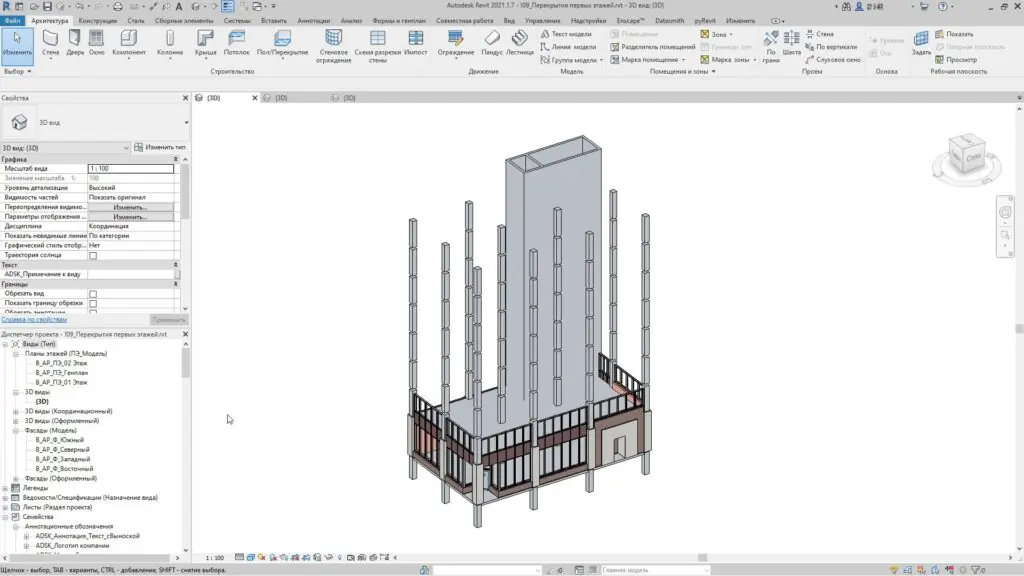

Добавим перемычку над порталом, узнаем, как использовать и создавать балки в проекте. Добавим к несущим конструкциям здания монолитные плиты перекрытия на этажах.

Рассмотрим инструменты редактирования и варианты их использования: Перемещение, Копирование, Выравнивание и пр.

В нашем здании будут витражи, окна и двери. Так что не обойдем вниманием создание ограждающих витражных конструкций. Выясним их основные характеристики, научимся разрезать витражи на нужное количество панелей и импостов. Выясним, как заменить панели виража на двери или окна.

Создадим группы для типовых элементов и расставим их по этажам.

Выясним, как соединять элементы конструкций, как не пропустить коллизии одних частей здания с другими.

Нарисуем планировки первого и типовых этажей. Расставим двери и окна. Загрузим новые семейства в проект, создадим новые типоразмеры и применим их в нашем проекте. “Положим” чистый пол в помещениях, с учетом разных составов материалов и корректной площади с учетом проемов.

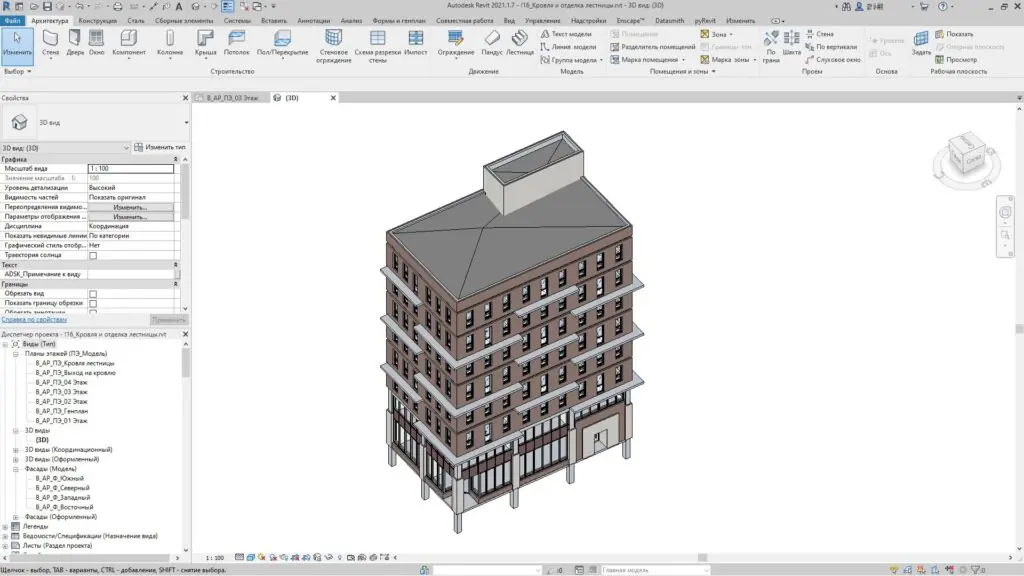

Построим парапетные стены. Научимся работать с крышами, рассмотрим методы построения кровель. Создадим плоскую кровлю с разуклонкой.

Постоим несколько лестниц: для первого этажа — трехмаршевую, для типового этажа двухмаршевую, для выхода на кровлю - служебную металлическую. Рассмотрим, какие лестницы можно делать в программе, что есть из них в шаблоне, рассмотрим их настройки и способы построения, не пропустим и редактирование.

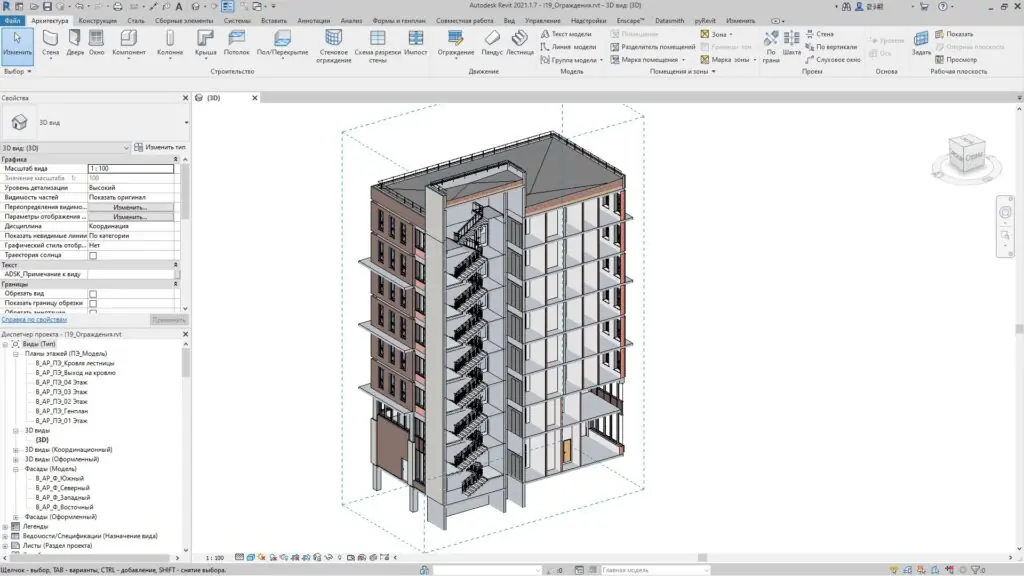

Научимся создавать/использовать в проекте и ограждения. Добавим их к лестницам, расставим на балконах и парапете кровли.

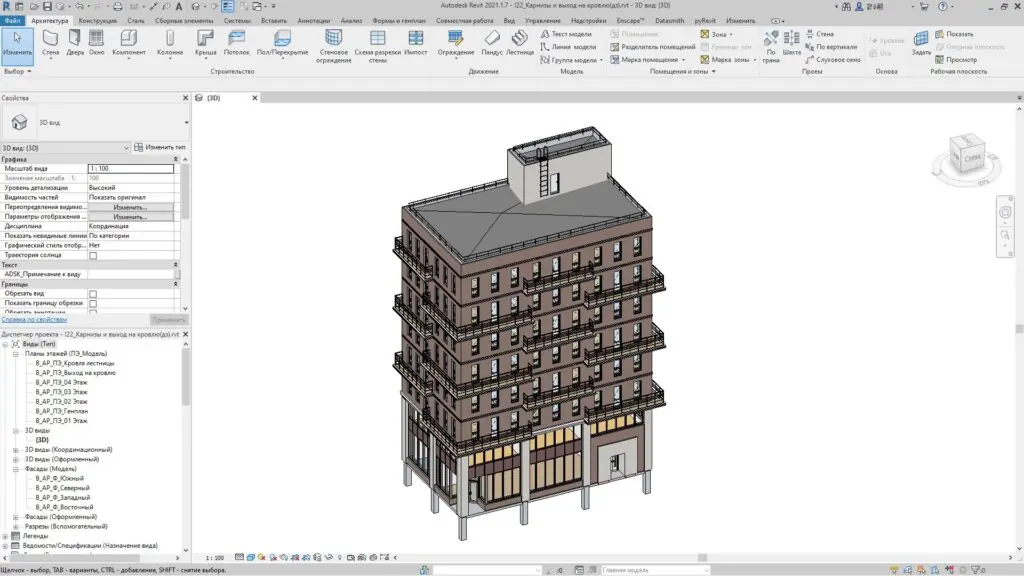

Часто требуется внести в проект уникальные элементы, которых нет ни в базе программы, ни на сайтах с библиотеками. Поэтому, не лишним будет навык создания собственных семейств, таких, как нужны именно вам в вашей работе. Начнем знакомство с редактором семейств с простого универсального профиля. С помощью этого профиля, мы украсим наше здание карнизами между вторым и третьим этажом, нарежем фасад в районе перекрытий типовых этажей. Заодно выясним, как использовать инструменты “ребро плиты” и “выступающий профиль стен”. Создадим также свое, уникальное семейство водосточной воронки для плоской кровли, с возможностью её дальнейшего подключения к ливневой системе канализации. Узнаем, что такое коннекторы и зачем они нужны.

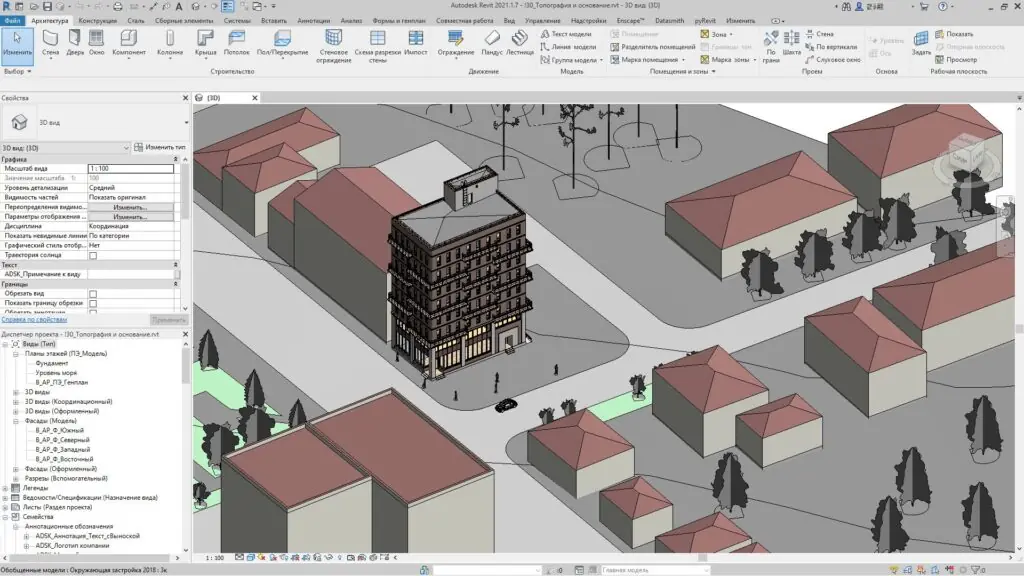

До сих пор мы строили здание в воздухе… “Посадим” наше здание на землю. Переходим к инструментам создания топографии. Обычно, в качестве задания/исходных данных для нового проекта, идет съемка участка в разных форматах, чаще всего это DWG. Рассмотрим инструменты вставки внешних ссылок в проект. Вставим подложку с чертежом съемки и построим по ней поверхность земли. Получим координаты из DWG файла в наш проект. На новой топографической поверхности создадим проезды, газоны и тротуары. Расставим семейства окружающей застройки, посадим деревья и кустарники. Не забудем и про антураж.

Соединим готовый генплан с нашим зданием, объединим их координаты. “Отроем” котлован. Разберемся с отметками и построим крыльца и пандус, отделку цоколя тоже не забудем.

Используя всю мощь инструмента “Помещения”, научимся расставлять, настраивать и редактировать их.

Добавим потолки как внутри здания так и снаружи, подошьем потолок входных групп, консолей балконов.

Наш проект почти готов, нужно только выгодно его подать. Создадим новые виды для оформления проектной документации, подрежем их границы. Создадим листы и разместим на них наши виды. Разберемся, как заполнить данные в штампе: название и номер проекта, фамилии исполнителей, стадия, название и номер листа.

Переходим к работе с аннотациями. Дополним наши планы и фасады размерами, марками, отметками и пр. Рассмотрим, как быстро скопировать типовые аннотации на другие похожие виды. Рассмотрим, как с помощью мощного инструмента “Переопределение графики” и “Шаблонов вида” быстро и эффектно настроить графику наших чертежей.

Планы всё еще скучные, насытим их мебелью, сантехникой, светильниками и прочим оборудованием. Загрузим новые семейства в проект, узнаем, что такое каталог типоразмеров семейств. Научимся размещать оборудование в проекте.

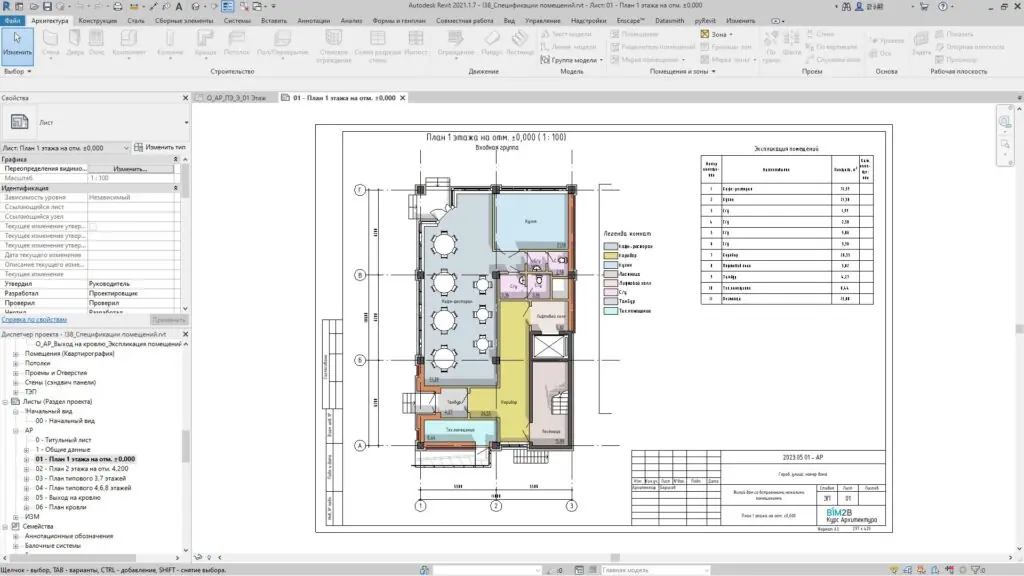

Кроме размеров и цветных заливок, нужны ещё спецификации и ведомости. Познакомимся с инструментом "спецификация", добавим спецификации помещений в нашу проектную документацию.

Посчитаем и ТЭП (технико-экономические показатели). Получим площадь застройки и общую площадь нашего проекта с помощью инструмента “Зоны”. Не обойдем вниманием и строительный объем, тут нам поможет инструмент “Формообразующие”.

Кроме планов, нужны еще разрезы/сечения и фасады, узлы и пр. Научимся их создавать и оформлять.

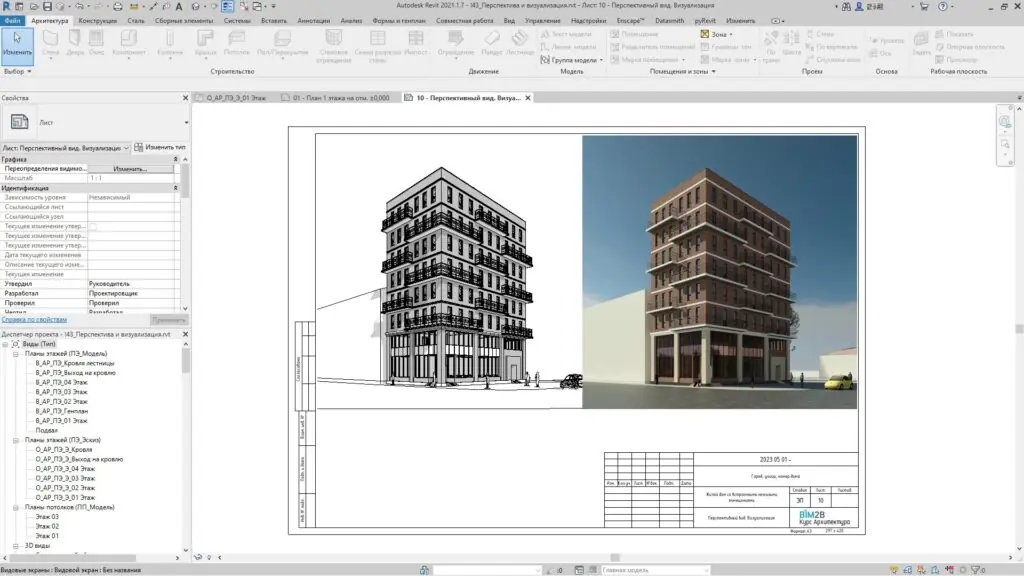

Заказчику, чаще всего, нужна красивая, понятная картинка. Сделаем перспективный вид и запустим визуализацию. Скорректируем настройки материалов и экспозицию получившегося рендера.

Ну и наконец все соберем в один альбом, отправим на печать. Не забудем и про смежников, экспортируем наши чертежи в формат DWG.

Наш проект готов! У нас получился проект на стадии Эскиз-Проект. Благодаря заделу, что мы сделали на этом курсе, у нас не возникнет сложностей в доведении его до “Рабочки”. Но это уже другая история.
